De hieronder vermelde informatie is slechts een verkorte versie van de originele handleiding. Raadpleeg, voor de volledige uitleg van het toestel, de uitgebreide Truma gebruikershandleiding. U vindt ze onderaan deze pagina of bekijk daar het filmpje.

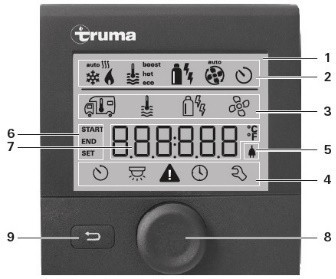

Display- / en bedieningselementen
1 = Display
2 = Statusregel
3 = Menuregel (boven) 4 = Menuregel (onder)
5 = Indicator netspanning 230 V (landstroom) 6 = Indicator tijdschakelklok
7 = Instellingen / waarden 8 = Draai-/drukknop
9 = Terug-toets
Met de draai-/drukknop (8) kunnen menu’s in de regels (3 + 4) worden geselecteerd en instellingen worden verricht. Ze worden weer- gegeven op een display (1) met verlichte achtergrond. Met de Terug- toets (9) wordt het menu verlaten
Draai-/drukknop
Met de draai-/drukknop (8) kunnen instelwaarden en parameters worden gekozen, gewijzigd en door kort indrukken worden opgeslagen. Geselecteerde menupunten knipperen.
Rechtsom draaien
–Het menu wordt van links naar rechts doorlopen.
–Verhogen van waarden (+).
Linksom draaien
–Het menu wordt van rechts naar links doorlopen.
–Verlagen van waarden (-).
Kort indrukken
–Accepteren (opslaan) van een geselecteerde waarde.
–Selecteren van een menupunt, wisselen naar het instelniveau
Lang indrukken
–Hoofdschakelfunctie AAN / UIT.
–Als bij het zoeken naar apparaten een iNet Box wordt gedetecteerd, verandert de functie van de draai-/drukknop (zie „APP-modus in combinatie met een iNet Box“ in Truma CP Pus handleiding op pagina 6).
Terug-toets
Door het indrukken van de Terug-toets (9) wordt het menu verlaten en worden de gedane instellingen genegeerd. Dat betekent dat de oude waarden behouden blijven.
Functies
De functies in de menuregels (3, 4) van het bedieningspaneel Truma CP plus kunnen in willekeurige volgorde worden geselecteerd.
De gebruiksparameters worden in de statusregel (2) of door de indicatoren (5, 6) weergegeven.
Instelniveau selecteren
–Kort op de draai-/drukknop drukken.
Op de display wordt het instelniveau weergegeven. Het eerste symbool knippert.
In-/uitschakelen
Inschakelen
–Kort op de draai-/drukknop drukken.
– Eerder ingestelde waarden / gebruiksparameters worden na het in- schakelen weer actief.
Uitschakelen
–Druk de draai-/drukknop langer dan 4 seconden in.
–Na 2 seconden verschijnt op de display „APP”1.
–Na nog eens 2 seconden verschijnt „OFF”.
–Het uitschakelen van het bedieningspaneel Truma CP plus kan door het intern nalopen van de kachel of het airconditioningsysteem enkele minuten vertragen.
1 Alleen in combinatie met een iNet Box.

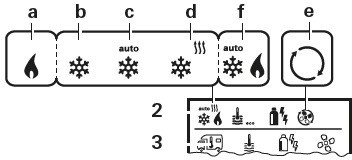

Binnentemperatuur wijzigen
–Selecteer met de draai-/drukknop het symbool in menuregel (3).
–Switch door kort indrukken naar het instelniveau.
–Kies afhankelijk van het aangesloten apparaat met de draai-/ druk knop tussen kachel (HEATER), airconditioningsysteem (AC) of automatische klimaatregeling 1 (AUTO).
–Druk kort op de draai-/drukknop om de keuze te bevestigen.
–Selecteer met de draai-/drukknop de gewenste temperatuur.
– Druk kort op de draai-/drukknop om de waarde te bevestigen.
Verwarming (HEATER)
Instelbaar temperatuurbereik: 5 – 30 °C (stappen van 1 °C) a = kachel 2 – kachel is ingeschakeld
Warmwaterstand veranderen
Selecteer met de draai-/drukknop het symbool in menuregel (3).
–Switch door kort indrukken naar het instelniveau.
–Selecteer met de draai-/drukknop de gewenste stand.
–Druk kort op de draai-/drukknop om de waarde te bevestigen.
– = OFF – de warmwaterbereiding is uitgeschakeld.
a = boiler1 – de warmwaterbereiding is ingeschakeld.
b = eco2 – de watertemperatuur is 40 °C.
c = hot – de warmwatertemperatuur is 60 °C.
d = boost1 – gerichte, snelle opwarming van de inhoud van de boiler (voorrang boiler) gedurende een tijdspanne van max. 40 minuten. Vervolgens wordt de water temperatuur gedurende twee naverwarmingscy clussen op het hogere niveau (ca. 62 °C) gehouden.
–> niet Combi Diesel. Na het bereiken van de water temperatuur wordt de binnenruimte verder ver- warmd.
- Zolang de gewenste watertemperatuur niet is bereikt, knippert dit
- De warmwatertemperatuur kan bij gecombineerde verwarming van binnenruimte en warmwatervoorziening slechts gedurende een beperkte tijd op 40 °C worden
Energiesoort kiezen
Truma combi E (optie elektrisch)
–Selecteer met de draai-/drukknop het symbool in menuregel (3).
–Switch door kort indrukken naar het instelniveau.
–Selecteer met de draai-/drukknop de gewenste energiesoort.
Symbool
Bedrijfsmodus Energiesoort
a Gas / Fuel Gas 2 / Diesel 2
b MIX 11 Elektro (900 W) + Gas 2 / Diesel 2
c MIX 21 Elektro (1.800 W) + Gas 2 / Diesel 2
d EL 11 Elektro (900 W)
e EL 21 Elektro (1.800 W)
- Combinatie- en elektrostand alleen bij kachels met elektrische verwarmingselementen, bijv. Combi E CP plus ready mogelijk
- Vermogen voor Gas / Diesel zie de gebruiksaanwijzing van de betreffende kachel.
Ventilatorstand kiezen
Bij aangesloten kachel / airconditioningsysteem
–Selecteer met de draai-/drukknop het symbool in menuregel (3).
–Switch door kort indrukken naar het instelniveau.
–Selecteer met de draai-/drukknop de gewenste ventilatorstand.
–Druk kort op de draai-/drukknop om de waarde te bevestigen.
Verwarming (HEATER)
Symbool Bedrijfsmodus
– OFF De ventilator is uitgeschakeld. (Kan alleen worden gekozen als er geen apparaat in gebruik is).
a VENT 1 Luchtcirculatie als er geen apparaat in gebruik is en de warmwaterbereiding is uitgeschakeld. Het toerental kan op 10 standen worden ingesteld.
b ECO Lage ventilatorstand.
c HIGH 2 Hoge ventilatorstand.
d BOOST 3 Snel opwarmen van de binnenruimte beschikbaar als het verschil tussen de gekozen en de werkelijke binnentemperatuur >10°C bedraagt.
Tijdschakelklok instellen
Vergiftigingsgevaar door rookgassen.
De geactiveerde tijdschakelklok schakelt de kachel in, ook als het voertuig geparkeerd is. Het rookgas van de kachel kan in gesloten ruimten (bijv. garages, werkplaatsen) tot vergiftiging leiden.
Als het voertuig in gesloten ruimten wordt geparkeerd:
- de brandstoftoevoer (gas of diesel) naar de kachel afsluiten.
- de tijdschakelklok van het bedieningspaneel Truma CP plus deactiveren (OFF).
- de kachel met het bedieningspaneel Truma CP plus uitschakelen.
- Selecteer met de draai-/drukknop het symbool in menuregel (4).
- Switch door kort indrukken naar het instelniveau.
- Stel met de draai-/drukknop de uren en vervolgens de minuten.
Binnentemperatuur instellen
- Kies afhankelijk van het aangesloten apparaat met de draai-/ drukknop tussen kachel, airconditioningsysteem of AUTO.
- Druk kort op de draai-/drukknop om de keuze te bevestigen.
- Selecteer met de draai-/drukknop de gewenste binnentemperatuur.
- Druk kort op de draai-/drukknop om de waarde te bevestigen.
Warme waterstand instellen
- Selecteer met de draai-/drukknop de gewenste warme waterstand.
- Druk kort op de draai-/drukknop om de waarde te bevestigen.
Energiesoort kiezen
- Selecteer met de draai-/drukknop de gewenste energiesoort.
- Druk kort op de draai-/drukknop om de waarde te bevestigen.
Het menu „Energiesoort kiezen” wordt weergegeven als een kachel met elektrische verwarmingselementen is aangesloten.
Ventilatorstand kiezen
- Selecteer met de draai-/drukknop de gewenste ventilatorstand.
- Druk kort op de draai-/drukknop om de waarde te bevestigen.
Het menu „Ventilatiestand kiezen” is alleen beschikbaar als kachel / warm waterstand is ingesteld. Bij automatische klimaatregeling AUTO niet beschikbaar.
Tijdschakelklok activeren (ON)
- Met de draai-/drukknop de tijdschakelklok activeren (ON).
- Druk kort op de draai-/drukknop om de waarde te bevestigen.
- De tijdschakelklok blijft zo lang actief, ook meerdere dagen lang, tot deze wordt gedeactiveerd (OFF).
- Als de tijdschakelklok geprogrammeerd en actief is, knippert het symbool voor de tijdschakelklok.
Tijdschakelklok deactiveren (OFF)
–Switch door kort indrukken naar het instelniveau.
–Met de draai-/drukknop de tijdschakelklok deactiveren (OFF)
–Druk kort op de draai-/drukknop om de waarde te bevestigen.
Servicemenu
Voorinstelling (RESET)
De reset-functie zet het bedieningspaneel Truma CP plus terug naar de standaard fabrieksinstellingen. Alle eigen instellingen worden daarmee gewist. Nieuw aangesloten apparaten worden gedetecteerd en in het bedieningspaneel Truma CP plus opgeslagen.
–Spanningstoevoer inschakelen
12 V gelijkspanning voor het bedieningspaneel Truma CP plus en Combi of 230 V netspanning bij airconditioningsystemen en de Combi E.
Reset uitvoeren
–Selecteer met de draai-/drukknop (8) „RESET”.
–Kort op de draai-/drukknop (8) drukken.
–Op de display verschijnt „PR SET”.
–Kort op de draai-/drukknop (8) drukken om te bevestigen.
Na het bevestigen wordt het bedieningspaneel Truma CP plus geinitialiseerd. Tijdens dit proces verschijnt er op de display „INIT”.
Speciale meldingen
Netspanning 230 V beschikbaar
Het symbool geeft aan dat er 230 V netspanning (landstroom) beschikbaar is.
Dit symbool verschijnt uitsluitend in combinatie met een kachel die elektrische verwarmingselementen voor de elektrostand heeft.
Waarschuwing
Dit symbool geeft aan dat een gebruiksparameter een ongedefinieerde toestand heeft bereikt. In dat geval blijft het betreffende apparaat doorlopen. Zodra de gebruiksparameter zich weer binnen het gedefinieerde bereik bevindt, gaat dit symbool vanzelf uit.
Code van de waarschuwing uitlezen
–Selecteer met de draai-/drukknop het symbool.
–Kort op de draai-/drukknop drukken.
De actieve code van de waarschuwing wordt weergegeven.
Met behulp van de checklists van fouten (vanaf pagina 18 e.v.) kan de oorzaak van de waarschuwing worden gevonden en verholpen.
W = waarschuwing
42 = foutcode
H = apparaat
H = kachel
A = airconditioningsysteem
Oorzaak verholpen / Terug naar instelniveau
–Kort op de draai-/drukknop drukken.
Oorzaak niet verholpen / Terug naar instelniveau
–Druk op de Terug-toets.
Storing
Bij een storing springt het bedieningspaneel Truma CP plus onmiddellijk naar het menuniveau „Storing” en geeft de foutcode van de storing aan. Met behulp van de checklists van fouten (zie originele handleiding Truma CP Plus) kan de oorzaak van de storing worden gevonden en verholpen.
E = storing
112 = foutcode
H = apparaat
H = kachel
A = airconditioningsysteem
Oorzaak verholpen / Terug naar instelniveau
–Kort op de draai-/drukknop drukken.
–Het betreffende apparaat wordt opnieuw gestart.
Dit kan door het intern nalopen van aangesloten apparaten enkele minuten duren. Als de oorzaak niet is verholpen, zal de storing opnieuw optreden en het bedieningspaneel springt opnieuw naar het menuniveau „Storing”.
Oorzaak niet verholpen/Terug naar instelniveau
–Druk op de Terug-toets.
In dat geval is de storing in het bedieningspaneel Truma CP plus niet gereset en het waarschuwingssymbool wordt nog steeds weergegeven. Het apparaat blijft in de storingstoestand. Andere aangesloten apparaten kunnen worden bediend.
